型號

工作尺寸(mm)

外形尺寸
（D*W*H）(mm)

功能

LX-500L

800*800*800

1070×1350×1850

IPX3\4

LX-010L

1000*1000*1000

1090×1430×1850

IPX3\4

LX-ZHX

1200*1200*1000

1400×1500×2050

IPX1\2\3\4\5\6

LX-D滴水裝置

1000*1000

參考實物

IPX1\2

LX-B擺管裝置

R:400~1600

IPX3\4

LX-C沖水裝置

φ:6.3~12.5

IPX5\6

IPX1垂直滴水試驗

試樣放置：按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于 200mm
試驗條件：滴水量為 10.5 mm/min
持續時間：10 min

IPX2傾斜滴水試驗

試樣放置：使試樣的一個面與垂線成 15°角，樣品頂部至滴水口的距離不大于 200mm 。每試驗完一個面后，換另一個面，共四次。
試驗條件： 滴水量為 30.5 mm/min
持續時間： 4×2.5 min（ 共10 min ）

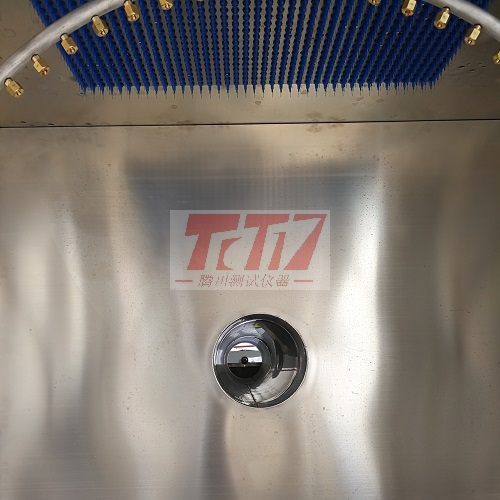

 IPX3\4防水試驗

a。 擺管式濺水試驗
試樣放置：選擇適當半徑的擺管，將試樣放在樣臺上。
試驗條件：水流量每孔為:0.07 L/min,角度±60°、±90°、±180°
試驗時間：連續淋水 10 min
b。 手持式花灑淋水試驗
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min
試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積)，最少5 min。

IPX5噴水試驗

    設備噴頭：噴嘴的噴水口內徑為 6.3mm
試驗條件：使試驗樣品至噴水口相距為 2.5m ～ 3m ，水流量為 12.5 L/min ( 750 L/h ) 　

IPX6強沖水試驗

    試驗噴頭：噴嘴的噴水口內徑為 12.5 mm
試驗條件：使試驗樣品至噴水口相距為 2.5m ～ 3m ，水流量為 100 L/min ( 6000 L/h )

IPX7\8浸水試驗

其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為 1m 。試樣頂部到水面距離至少為0.15m
試驗時間: 30 min
