產品描述

IP防護及濕耐壓淋雨試驗裝置是我單位根據相關標準要求研發制造的綜合淋雨試驗設備，可根據用戶需求獨立選購其中模塊，也可整體配置，近年來主要供應國家電網各省級電科院、檢測中心和各配套設備供應商。

序號	設備名稱	規格型號	標準及功能
1	IPX防護等級淋雨試驗裝置	TC-IPX	依據GB 4208-2008 外殼防護等級淋雨試驗要求(IP代碼)研發制造
2	戶外淋雨試驗裝置	TC-HW	DLT 593-2016 高壓開關設備和控制設備標準的共用技術要求：附錄C防雨試驗方法
3	IP量規及防塵試驗箱	TC-IP5-6	IP1X-4X探針探棒(選配IP5X-6X防塵試驗箱)
4	濕耐壓淋雨試驗系統裝置（淋雨模塊）	TC-LY35KV	依據國標GB/T 16927.1-2011高電壓試驗技術第一部分：一般定義及試驗要求 4.4濕試驗 試驗標準條款
可根據要求定制尺寸，滿足進場條件。

1、主要組成部分
1.1設備主要由儲水系統、泵送系統、淋雨矩陣、噴淋管路、角度調節系統及電氣控制系統、凈水系統等構成。由供方制作及現場安裝。所涉及土建基礎的排水防水、預留孔等工藝要求由需方自行提供。
1.2淋雨矩陣：淋雨排尺寸：1000mmx1000mm，噴頭數量：根據布局。

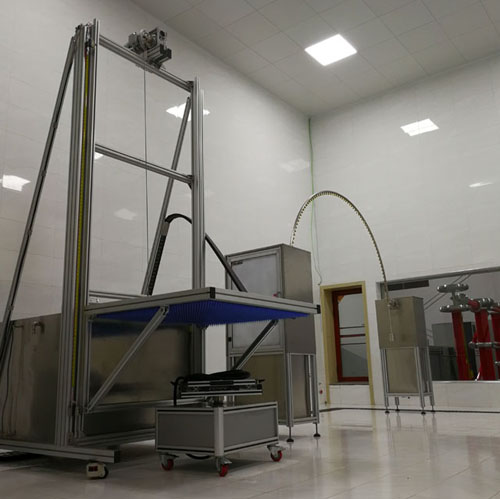

1.3 IPX1/2/3/4/5/6淋雨系統：滴水裝置、擺管裝置、花灑裝置、沖水裝置
1.4 高壓開關柜淋雨系統：滿足戶外開關柜高度大于2米且最低點淋雨距離大于2.5米的要求的噴淋系統
1.5 輸水管路連接方式：螺紋接頭配合軟管，首選304不銹鋼編織軟管
1.6 電氣控制柜獨立布，可遠程操作。
1.7 濕耐壓專用噴淋架一套

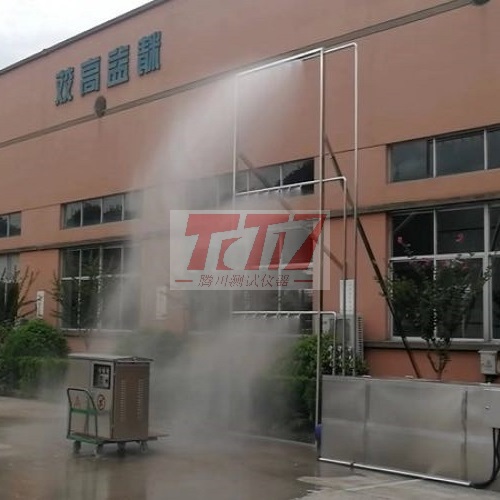

1.8戶外防水專用噴淋架（兩支獨立安裝的戶外噴淋架（需靠墻固定），總高度≥5米）
2.技術指標
2.1不銹鋼水箱容積：≥2m3；
2.2淋雨噴射水平距離：≥3m（水珠不霧化）；
2.3淋雨有效覆蓋面積（高×寬）：≥1×1 m（可調）；
2.4矩陣與垂直方向傾角45°(根據淋雨垂直、水平分量調整）；
2.5平均淋雨率（垂直分量）≥1.0mm/min（max: 2.0mm/min）；平均淋雨率（水平分量）≥1.0mm/min（max: 2.0mm/min）；
2.7水溫：環境溫度±15℃；
2.8雨水電導率：100±15us/cm，并配置電導率測試儀1臺；
2.9 IPX防水等級要求：滿足GB4208防水等級IPX1/2/3/4/5/6淋雨裝置參數；
2.10 IP防外物浸入設備需配置IP1X-4X探針探棒(選配防塵試驗箱)，包含試驗指和棒，通電回路裝置，高精度推拉力試驗針等
2.11 戶外淋雨噴淋要求：噴頭數量6個。
2.12 專用濕耐壓噴淋架：上下、前后、角度均能自動調節。

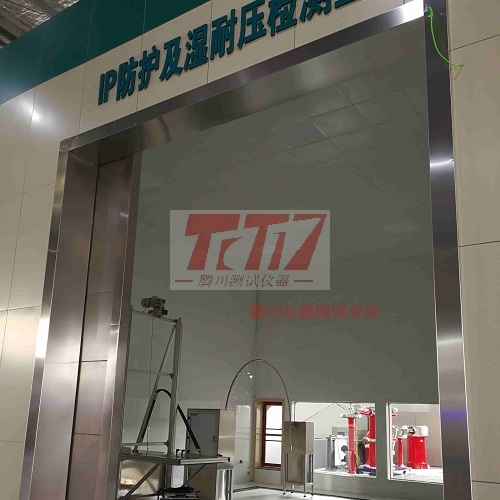

產品細節
